钢套钢蒸汽保温管道的现场焊接与接头保温

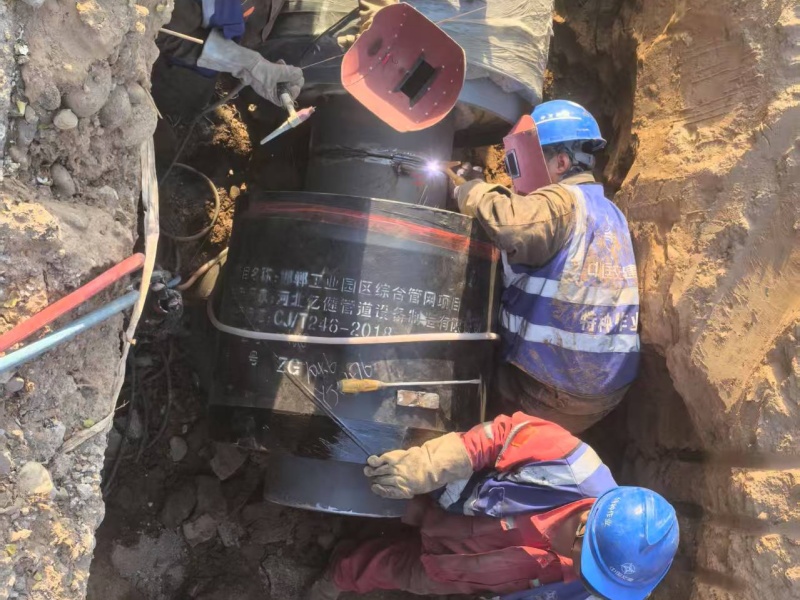

钢套钢蒸汽保温钢管在工厂内预制成一定长度的管段，运至现场后进行安装。现场施工主要包括工作钢管的焊接、外钢管的焊接、接头处保温及防腐补口。这些环节的质量直接影响管道整体性能，尤其接头部位是热工和防腐的薄弱环节，必须严格控制。 工作钢管的焊接是现场施工的核心。焊接前应检查管材材质、坡口角度和清洁度，坡口两侧各20 mm范围内应打磨至金属光泽，去除油污、锈蚀和涂层。焊接方法可选用手工电弧焊、氩弧焊打底加电弧焊盖面或全氩弧焊。对于合金钢管，应按评定合格的焊接工艺进行，并控制预热温度、层间温度和焊后热处理。焊缝应全焊透，外观无裂纹、未熔合、气孔等缺陷。焊后按标准进行无损检测，高压蒸汽管道通常要求100%射线检测或超声波检测，合格等级不低于Ⅱ级。 工作钢管焊缝检验合格后，方可进行接头保温。接头保温必须与原管道保温结构一致或性能相当。首先在工作钢管外表面包覆耐高温的硅酸铝纤维毯，缠绕紧密，层数按原设计厚度确定。然后包覆硅酸钙瓦块或玻璃棉，各层接缝应错开，避免热短路。保温层外部缠绕铝箔反射层，起到防潮和减少辐射散热的作用。若原管道采用气凝胶等高性能材料，接头处也应使用相同材料，确保整体热阻连续。 外钢管的焊接在接头保温完成后进行。外钢管通常采用螺旋焊管或直缝钢管，焊接时应注意保护内部保温层，避免焊接飞溅和高温损伤。外钢管焊接可采用手工电弧焊，焊缝应全焊透，并进行外观检查和无损检测。外钢管焊缝处需进行防腐补口，补口材料应与主管道外防腐层相容。采用3PE防腐时，补口常用热收缩带或聚丙烯胶粘带；采用环氧煤沥青时，可涂刷同类涂料，涂刷前需对外钢管表面进行除锈处理。 外钢管顶部通常设置排潮管，用于排出保温层内的潮气。排潮管应在接头施工时一并安装，并设置防雨帽。排潮管的存在可以及时将保温层内因施工或渗漏产生的潮气排出，保持保温层干燥。运行中若排潮管持续大量冒汽，则提示工作钢管可能泄漏，应引起重视。 接头保温和外钢管焊接完成后，还需进行整体外观检查、外防腐层针孔检测和管道试压。水压试验前应制定详细方案，试验压力为设计压力的1.5倍，升压、稳压和降压过程应缓慢，试验后及时排尽管内积水，防止锈蚀。对于直埋管道，回填前应检查外防腐层完整性，回填材料不得含有尖锐石块，以免损伤外钢管。 现场焊接与接头保温质量是钢套钢蒸汽管道能否长期运行的重要保障。施工人员应经培训持证上岗，严格执行焊接工艺和保温施工规范，并做好质量记录。只有每一个接头都可靠，整条管道才能形成连续、密封、保温良好的输送系统。
