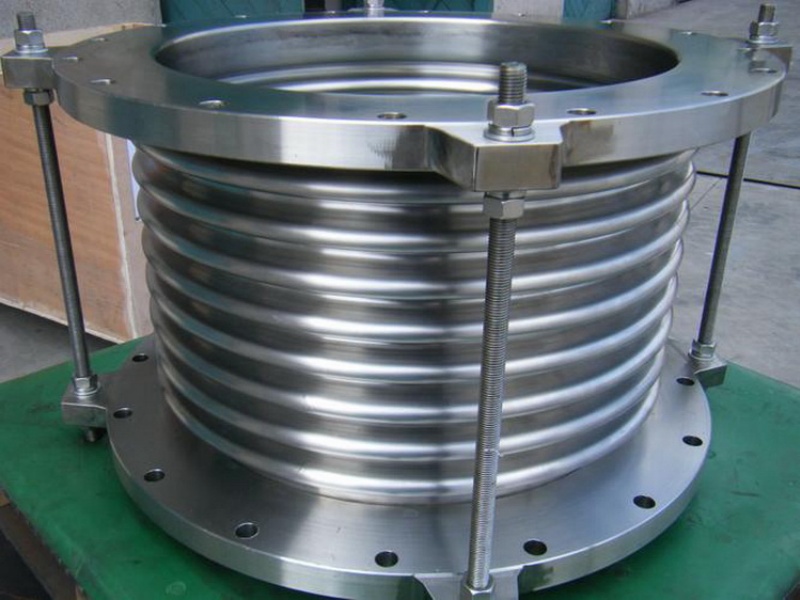

单式轴向型金属膨胀节

1.概述

单式轴向型金属膨胀节是一种由一个波纹管和两端连接件组成的非约束型管道补偿元件，主要用于吸收管道因热膨胀、冷缩或机械位移产生的轴向位移。其结构简单、补偿可靠、轴向刚度低，广泛用于直管段、设备进出口及热力管网等场合。由于该结构内部不设拉杆约束，介质内压产生的压力推力需由管道固定支架承受，因此属于非约束型膨胀节。

2.工作原理

当管道受热伸长时，波纹管被压缩；当管道冷却缩短时，波纹管被拉伸。波纹管由多个U形或Ω形波节组成，每个波节的侧壁发生弹性弯曲变形，将轴向位移转化为波纹管材料的弹性变形能。波纹管的设计需满足强度、稳定性和疲劳寿命要求。由于内部无拉杆约束，介质内压作用在波纹管及端管上产生的轴向推力（压力推力）不会在膨胀节内部抵消，而是全部传递至管道固定支架，因此固定支架须按该推力进行设计。

3.技术特点

-结构简单，零件少，制造和维护成本低；

-轴向补偿能力大，可通过增加波数提高补偿量；

-轴向刚度低，对管道热胀推力小；

-不承受压力推力，固定支架承受全部内压推力，选型时需重点校核；

-可吸收微量横向和角向位移，但不应作为主要横向补偿元件；

-波纹管材质可根据温度、介质选用奥氏体不锈钢、耐蚀合金、高温合金等；

-可加装导流筒、外护套、保温层及限位装置，适应不同工况要求。

4.主要技术参数及选型要点

选型需提供：公称直径DN、设计压力PN、设计温度、介质类型及腐蚀性、轴向补偿量（含冷态预变位）、轴向刚度、波纹管材质、连接方式、疲劳寿命要求、是否带导流筒及外护套等。

选型时应注意：轴向补偿量应留有安全裕量，一般不小于1.2倍计算位移；波纹管单波位移量受疲劳寿命和失稳压力限制，需进行应力校核；当介质流速较高或含颗粒时，应设置导流筒；固定支架需按压力推力与弹性反力之和设计；导向支架间距需满足管道稳定性要求。

5.应用场合

单式轴向型膨胀节广泛用于蒸汽管道、热水管网、化工工艺管道、燃气管道、泵进出口、换热器管口及设备与管道连接处等需要吸收轴向热伸长的直管段。尤其适用于固定支架布置合理、位移方向明确且无较大横向错位的场合。

7安装与使用注意事项

1.安装前应核对出厂长度及预变位量，严禁用膨胀节强行调整管道安装偏差；

2.膨胀节两侧应正确设置固定支架和导向支架，确保轴向位移沿膨胀节轴线方向；

3.带导流筒时，介质流向应与导流筒开口方向一致，不得装反；

4.运输固定件应在安装完成后拆除，并检查波纹管自由伸缩无卡阻；

5.保温时不得包覆波纹管活动部位，避免影响补偿；

6.定期检查波纹管有无腐蚀、开裂、变形，导流筒及焊缝是否完好。

8.结语

单式轴向型金属膨胀节作为管道轴向热补偿的基本元件，具有结构简单、补偿可靠、造价低等优点。正确选型与安装，合理设计固定支架和导向支架，是保证其长期安全运行的关键。
